旋振篩

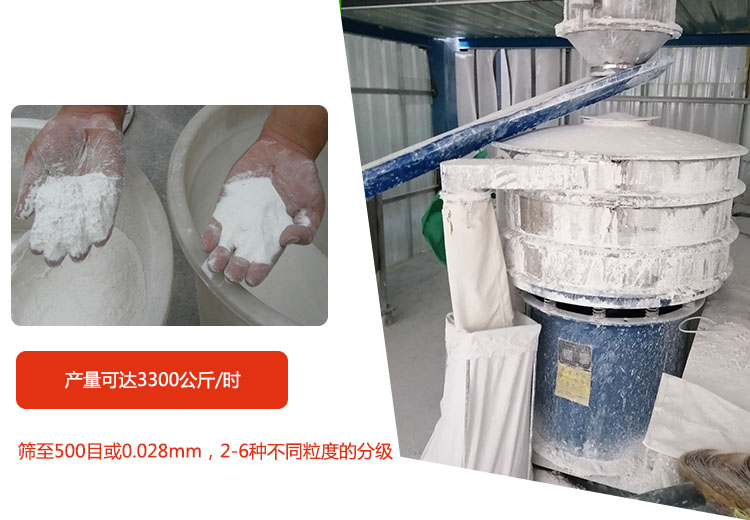

篩分石英砂

產品介紹

旋振篩專為去除液體、顆粒、粉末中的過大污染物而設計。由于其緊湊的特性，這些篩子可以輕松安裝在生產線上的任何位置，其封閉式設計可防止有害灰塵或煙霧泄漏。您可以在一次操作中實現2-6種不同的分級，因?yàn)樗梢园凑?-5層篩網。

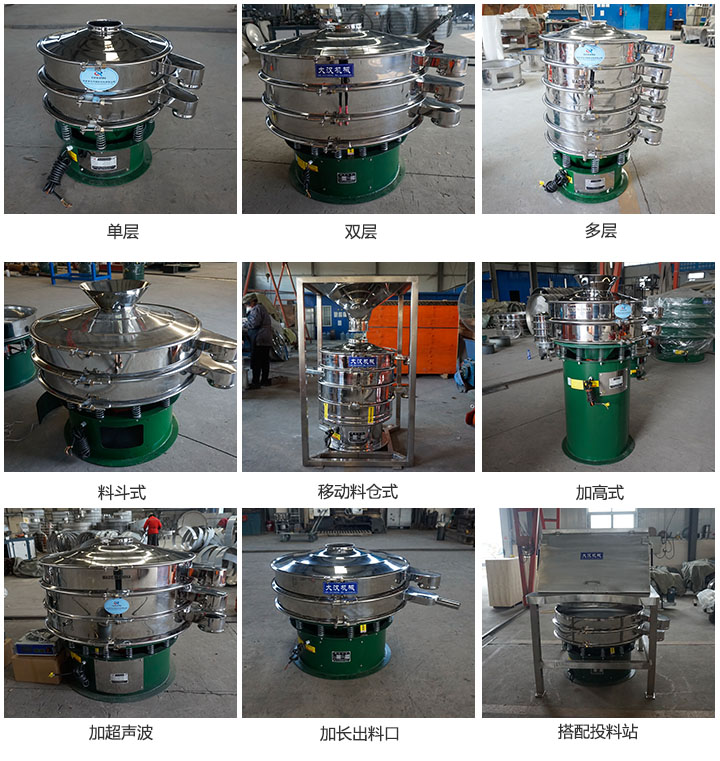

為了配合個別行業的原料篩分特性及要求，旋振篩廠家大漢機械可根據客戶特殊需求設計旋振篩，例如：加緣式、閘門式、直泄式、附噴水設計、移動式等。

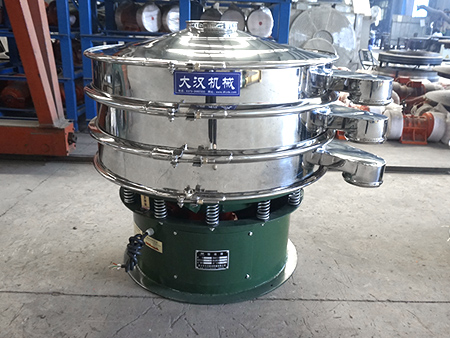

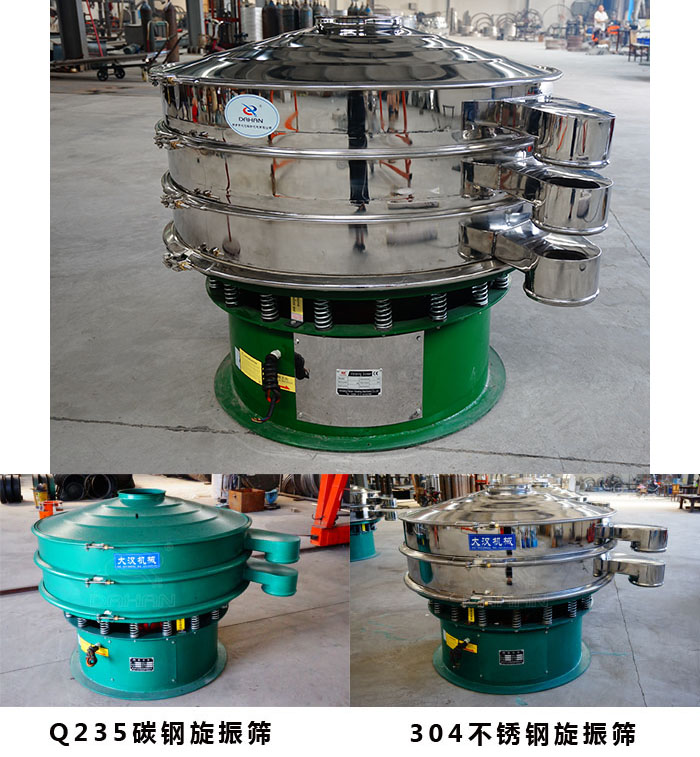

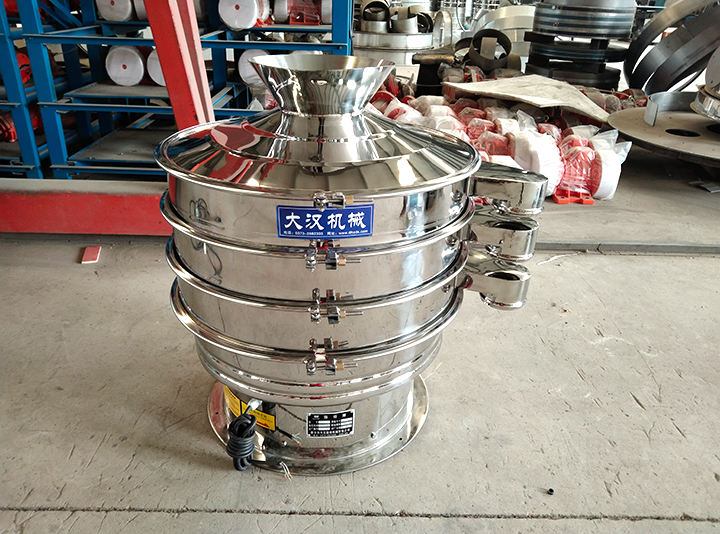

旋振篩圖片

旋振篩工作原理：

旋振篩以YZUL立式振動電機為激振源，利用振動電機上下兩端的偏心重塊將回轉運動轉化為水平、垂直、傾斜的三維運動，并傳遞至篩面上，進料口進入設備。根據不同的物料篩分要求，物料通過不同目數的金屬編織篩網進行1-5層篩分。在這個過程中，每層篩網下方都有一個清潔裝置。（彈跳球）通過頻率振動連續撞擊篩網，使篩上物料順利通過篩網，有效解決物料堵塞問題。

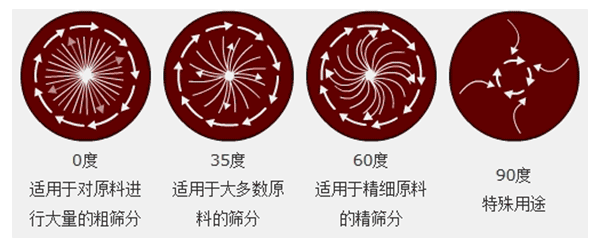

通過改變振動電機的上下2塊偏心塊的夾角和質量，振動電機即可帶動設備產生不同大小的振動力，從而改變水平或垂直方向的振動幅度，進而改變篩分的流量和效率。

旋振篩特點

旋振篩，作為一種重要的篩分設備，在工業生產中扮演著關鍵的角色。其獨特的設計和功能使其在顆粒物料的篩分和分類過程中表現出許多顯著優勢。以下是旋振篩的幾個突出特點：

1、消除粉狀或液漿中的過大顆粒和污染物，將固液或干料分離成各種粒度，篩分可達500目。

2、可加裝清灰裝置，可有效防止細粉因比重輕、靜電大、易結塊而堵塞篩網，保證篩機內無物料堆積，物料卸載速度更快。

3、可安裝1-5層篩網，同時獲得2-6個規格等級。

4、出料口設有閘門，通過關閉閘門可延長篩分時間，提高篩分精度。

5、封閉式結構可消除粉塵污染。

旋振篩技術參數

型 號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直徑mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網面積m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格（目）	2-500	2-500	2-500	2-500	2-500	2-500	2-500
進料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30	<Φ10	<Φ15	<Φ20
振次rpm	1500
有效篩面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
層數	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

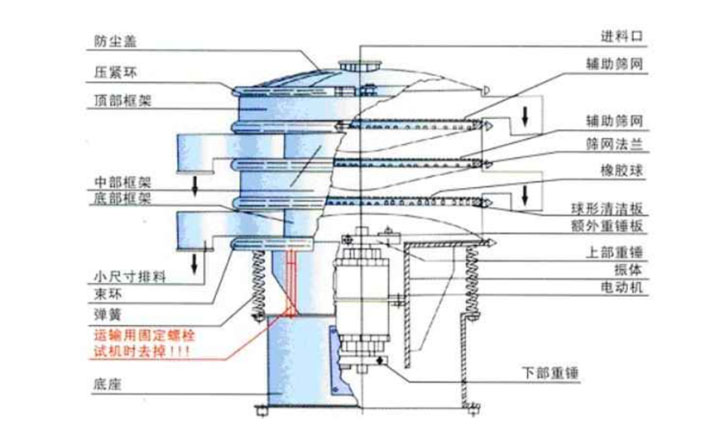

旋振篩結構

旋振篩由防塵罩、篩框、篩網、網框、清網裝置、電機（振動源）、阻尼彈簧、底座等部分組成。

防塵罩：由進料口和斜錐組成，其下端與篩框相連，防止振動篩工作時車間粉塵落入物料中。常用的材料有不銹鋼、碳鋼和塑料。等3種材料。

篩框：由鋼板卷制焊接而成，上下端有軸承圈，下部有法蘭圈，用于固定篩網構件的結構。

振動電機：立式振動電機，分2、4、6、8、臥式四種規格，振動次數為2870、1460、980、740RPM，可設計成防爆型（易燃易爆場合)

篩網：型號有φ600、800、1000、1200、1500、1800等，材質有不銹鋼、碳鋼、塑料。

清網裝置：清洗篩網中的阻塞物料，增加產量。它由硅膠和橡膠制成。也可以選擇超聲波清網裝置（635目細粉帶靜電）。

阻尼彈簧：沿振動傳遞體有12-20個隔振彈簧。底座由鋼卷焊接而成。底墻上有檢修門和電氣開關座。基壁上部焊接有環形法蘭，法蘭通過隔振彈簧與振動傳遞體連接。

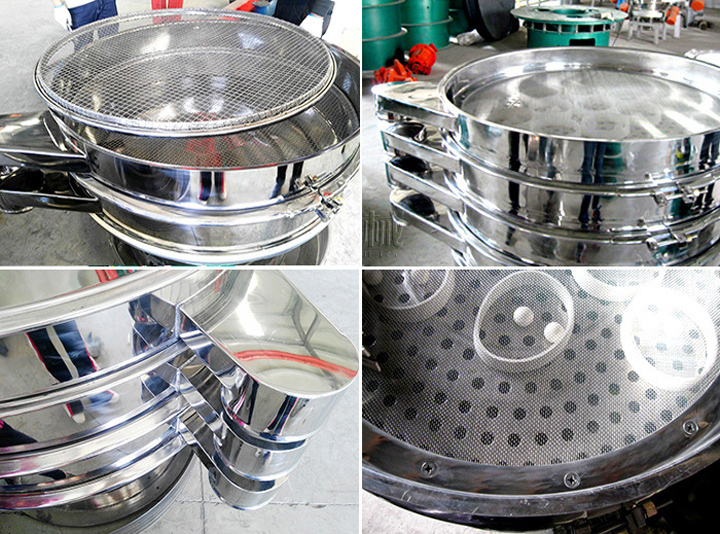

旋振篩的細節展示：

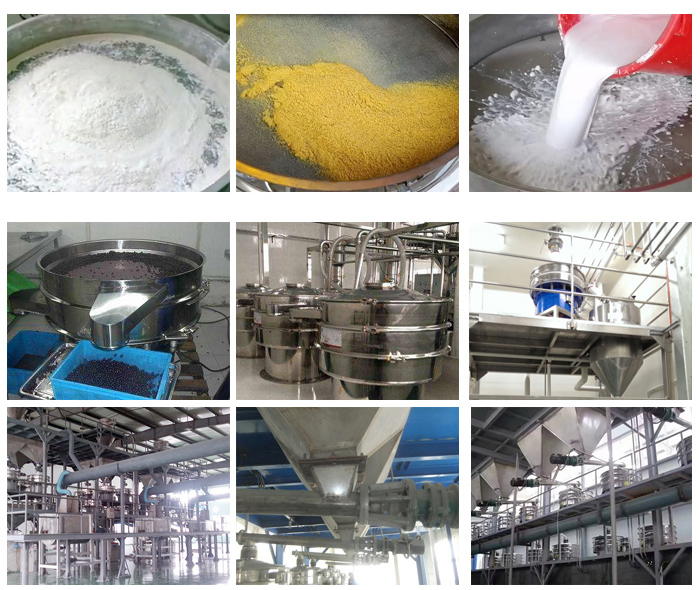

旋振篩使用的行業：

旋振篩無論是在食品加工、化工生產還是在礦業開采都展現出了優異的性能和效率。通過結合旋轉運動和振動作用，旋振篩能夠有效地對各種顆粒狀物料進行篩分、分類和過濾，為生產過程提供了可靠的支持和保障。

化工行業：樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。

食品行業：糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。

金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。

公害處理：廢油、廢水、染整廢水、助劑、活性碳等。

旋振篩廠家

大漢機械是一家集研發、生產、銷售于一體的超旋振篩廠家。我們成立至今已有14年。制造商已獲得ISO9001和歐盟CE認證，已成功服務于全球80多個國家和地區的用戶，旋振篩可根據篩分材料選用碳鋼和不銹鋼。型號齊全，可根據用戶要求定制非標設計。產品組裝后24小時內發貨，用戶簽收后30天內如出現性能問題可免費退換。提供1年保修、終身維護、產品配件原廠供應等服務。

旋振篩的安裝與調試：

⑴設備應有穩定的基礎。當設備安裝于一般地面或水泥基礎上時，可以不設置地腳螺栓。當設備安裝于鋼結構架臺之上時，應用螺栓緊固于結構體上，而且鋼結構架臺應有一定的鋼度。本機只需三相開關一只(備注:好使用電氣控制盤)，用蛇皮管穿線，將電機接至電源即可，注意電氣控制盤應懸掛安裝于墻上。

⑵設備出廠前已將篩網裝妥，使用過程中的篩網更換可自己更換。

⑶開機前，應先檢查各壓緊螺栓的緊固程度，及各料口的位置是否與接料器對正，并觀察振動電機是否能正常轉動及彈簧受力有無阻礙，檢查各層篩網是否壓緊。

⑷當旋振篩接入電氣控制盤之前，應首先對電氣控制盤進行檢查。線路接通后觀察振動電機旋轉方向是否是順時針方向, (備注：否則應改變相序)運轉是否正常，有無異噪聲。

⑸調節振動電機上下偏心塊的相位角，以適應各種物料篩分情況。

旋振篩多少錢一臺？

大漢旋振篩是一款多功能篩分設備，適用于單層除雜、多層分級、固液分離過濾，篩層數為1-5層，可在一次操作中實現2-6種不同粒度的分級。其技術參數涵蓋直徑400mm-2000mm，適用于粉體、顆粒狀、纖維狀物料或漿料的干式、濕式篩選分級，篩網規格為2-500目，產量在100-3300公斤/小時之間。材質可選碳鋼、不銹鋼或塑料，價格一般在3500-38000元/臺之間，適合多種行業的篩分需求。
