ADXL345adalah modul sensor gerak/akselerasi 3 sumbu (3-axis MEMS acceleration sensor module) beresolusi 13-bit (213= 8194 tingkatan presisi) yang dapat mendeteksi tarikan pada jangkauan hingga 16g (16 x 9,81 m/s2~ ±157 m/s2). Aplikasinya mencakup pendeteksi kemiringan dengan memantau perubahan gaya tarik statis (static gravity acceleration on tilt sensing application) dan percepatan dinamis (dynamic acceleration) yang timbul akibat gerakan (motion) atau tumbukan (impact shock). Dengan resolusi tinggi yang dihasilkannya (3,9mg/LSB high resolution) memungkinkan modul elektronika ini mendeteksi inklinasi pada tingkat yang sangat halus.

Sensor akselerator ini cocok digunakan pada aplikasi portabel dan sangat cocok digunakan pada rangkaian mikrokontroler semacam papan pengembang Arduino karena akses data dapat dilakukan dengan mudah lewat antarmuka SPI atau I2C. Data direpresentasikan secara digital dalam format integer 16-bit.

Modul ini dapat mendeteksi status aktivitas gerakan (active / inactive) dengan membandingkan percepatan / akselerasi pada sumbu manapun dengan ambang batas sensitivitas yang dapat disetel lewat kode program. Juga tersedia pendeteksi ketukan (tap sensing) yang dapat mendeteksi ketukan tunggal maupun ganda pada berbagai arah. Modul ini juga dapat mendeteksi gerak jatuh bebas (free-fall sensing). Fungsi-fungsi tersebut dapat dipetakan secara terpisah pada pada dua pin interupsi keluaran (interrupt output pins).

Modul ini memiliki sistem pengelola memori internal statis sepanjang 32-bit bertipe antrian FIFO (first-in, first-out) yang dapat digunakan untuk menyimpan variabel / data temporer hasil pengukuran sehingga mengurangi beban mikrokontroler dan secara umum menurunkan konsumsi energi sistem.

Modul ini memiliki sirkit pengelolaan daya yang canggih dimana modul ditempatkan pada moda konsumsi daya yang sangat kecil hingga terdeteksi gerakan yang melewati ambang batas (treshold) tertentu yang mengaktifkan kembali moda normal. Setelah proses pembacaan sensor selesai secara otomatis modul dikembalikan ke moda siaga untuk menghemat energi.

Fitur Produk ADXL345

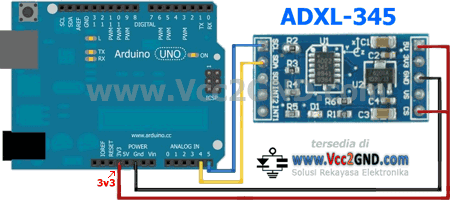

Berikut ini contoh ADXL345 + Arduino UnoWiring Diagram: (menggunakan antarmuka I2C)


Silakan unduh pustaka fungsi untuk program Arduino (ADXL-345 Arduino library download) beserta tutorial lengkapnya tersedia di sini.
