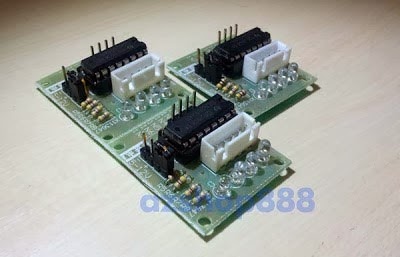

Modul ini adalah breakout boarddari IC ULN2003, IC monolitik yang berisikan matriks transistor Darlington dengan jepitan dioda (diode clamp) common cathode pada pin drive collector-nya yang berguna untuk mengendalikan beban induktif seperti stepper motor, DC motor, relay, dan beban induktif lainnya.

Kami menjual modul ULN2003 board  ini dalam paket berisi 3 pcs / lot

Setiap pin kolektor dari IC ini memiliki kapasitas arus 500 mA dimana pin-pin ini bisa diparalelkan untuk mendapatkan arus yang lebih besar. Chip ini beroperasi dengan catu daya TTL (5V) untuk rangkaian logikanya, di mana pada pin masukan kendali (input control pins) sudah dipasangkan resistor basis 2,7 kΩ pada masing-masing pin, yang berarti untuk kendali hanya dibutuhkan arus sebesar 1,85 mA.

Tegangan beban yang dapat dikendalikan modul ini mulai dari 5 Volt hingga 50 Volt DC. Untuk catu daya kendali bisa dihubungkan dengan catu daya 5V (pada development board seperti Arduino Uno pin pasokan catu daya bertegangan 5V umum tersedia). Alternatif lainnya bisa menggunakan catu daya 12V dengan mengubah posisi jumper.

Pada pin ini disediakan akses untuk 4 kanal kendali (dari total 7 channel driversyang tersedia di IC ULN2003, 3 kanal lainnya dicadangkan apabila Anda ingin memodifikasi rangkaian modul ini lebih lanjut sesuai kebutuhan aplikasi pada rangkaian elektronika yang Anda buat). Dengan 4 kanal yang tersedia modul ini dapat mengendalikan stepper motor 2 fasa hingga 4 fasa. Untuk memudahkan proses pengecekan status pada rangkaian ini, tersedia LED indikator yang akan menyala saat kanal terkait dialiri arus listrik (logical stateHIGH).
